描述

帶外接口平衡閥

液壓原理圖

聯系我們

展開全部

  • 技術特性

    工作

    帶先導協助開啟的帶外接口型平衡閥用于控制超馳負載工況。油液從②口到①口單向

    自由流動；油液經直動，先導輔助從①口溢流到②口，③口是溢流輔助控制口，按控

    制比降低溢流功能的有效設定值。因彈簧腔通外接口（④口），所以②口的背壓不會

    影響閥的設定值。


    特性

    ? 最大設定壓力至少為最大負載壓力的 1.3 倍。

    ? ④口的壓力按“控制比 +1”的倍數加到溢流閥的設定值上即增加值 =（1+ 控制比）×壓力值。

    ? 標準設定時，閉合壓力值大于設定壓力值的 85%；低于標準設定，則閉合壓力值的百分比相應降低。

    ? 工廠的設定是指當溢流閥開啟（流量為 30cc/min）時的壓力。

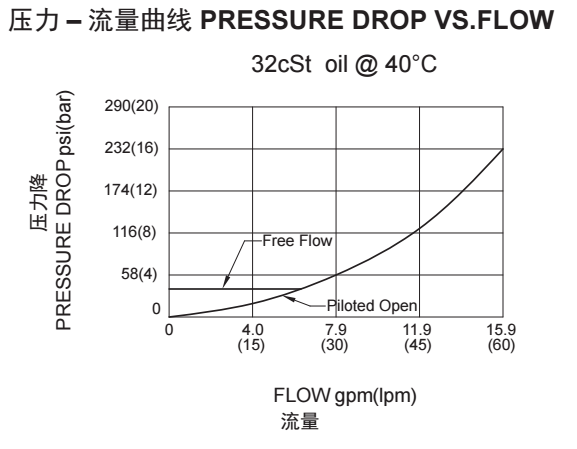

  • 技術曲線


  • 技術參數

    流量
    請查看《壓力-流量曲線圖》
    插孔
    SUN T-21A
    過濾
    參考《油液清潔度》
    最大設定值
    420bar
    最大負載
    320bar
    單向閥開啟壓力
    2.8bar
    內泄漏
    5 drops/min(滴/分)
    控制比
    5:1
    溫度
    -40oF to +250oF (-40 oC to +120 oC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)
    閥塊材料
    6061-T6鋁,允許使用最大壓力207Bar 鋼和球鐵允許使用最大壓力350Bar

  • 文件下載

    PDF文件
