技術特性
在穩態時,油液從②口到③口封閉,直到②口壓力達到預定的彈簧設定,或者①口受
到了外部先導油作用。此時,允許流量從②口流向③口。因彈簧腔連接③口,③口的
背壓將直接按 (1:1) 疊加到閥設定值上。
-

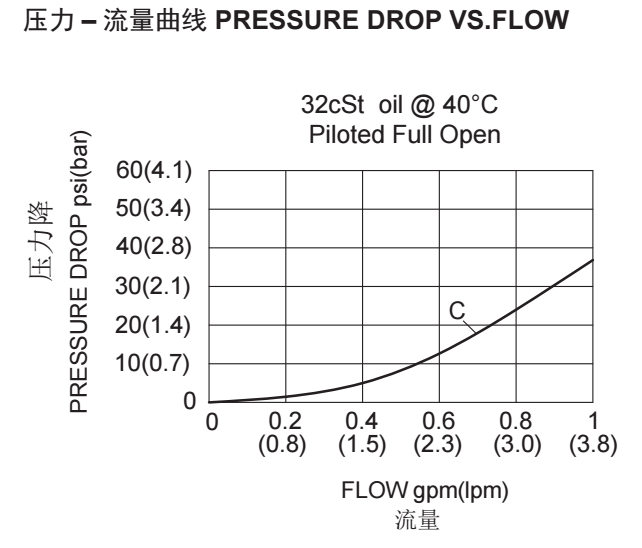

技術曲線
-
技術參數
210bar3.8L/min10-3參考《油液清潔度》① to ②:2drops/min(滴/分)max.at 210bar20.7 to 103bar;Preset(預設定): 62bar
103 to 207bar;Preset(預設定):155bar-40oF to +250oF(-40oC to +120oC)Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)6061-T6鋁,允許使用最大壓力207bar,鋼和球鐵允許使用最大壓力350bar -
文件下載
PDF文件 -
相關輔件
閥塊
