描述

先導式減壓 / 溢流閥

液壓原理圖

聯系我們

展開全部

收起全部

  • 技術特性

    工作

    先導式減壓 / 溢流閥將②口初始高壓減壓到①口，①口可得到穩定不變的壓力值，同時具

    有從①口到③口的全流量溢流功能。油口③的壓力按 1:1 疊加到閥的設定上，且油口③的

    壓力不應超過 350bar。


    此閥推薦的②口最大壓力是由減壓閥的彈簧調節范圍而定的。

    彈簧調節范圍：D，E，N 和 Q，②口和①口的最大允許壓差為 140Bar；

    彈簧調節范圍：A，B 和 H，②口和①口的最大允許壓差為 210Bar；

    彈簧調節范圍：C 和 W，是由進油口最大壓力 350Bar 來測試的；

    例：彈簧調節范圍 D（1.7-55bar），最大允許壓差為 140bar，若①口設定為 50bar，

    則②口最大允許壓力為：190bar。

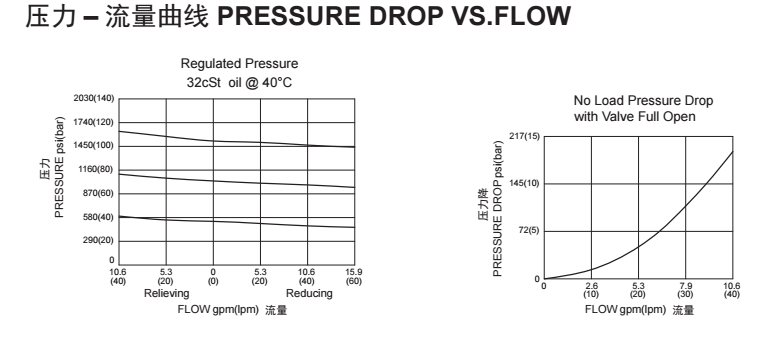

  • 技術曲線


  • 技術參數

    工作壓力
    350bar
    流量
    請查看《壓力-流量曲線圖》
    插孔
    SUN T-11A
    過濾
    參考《油液清潔度》

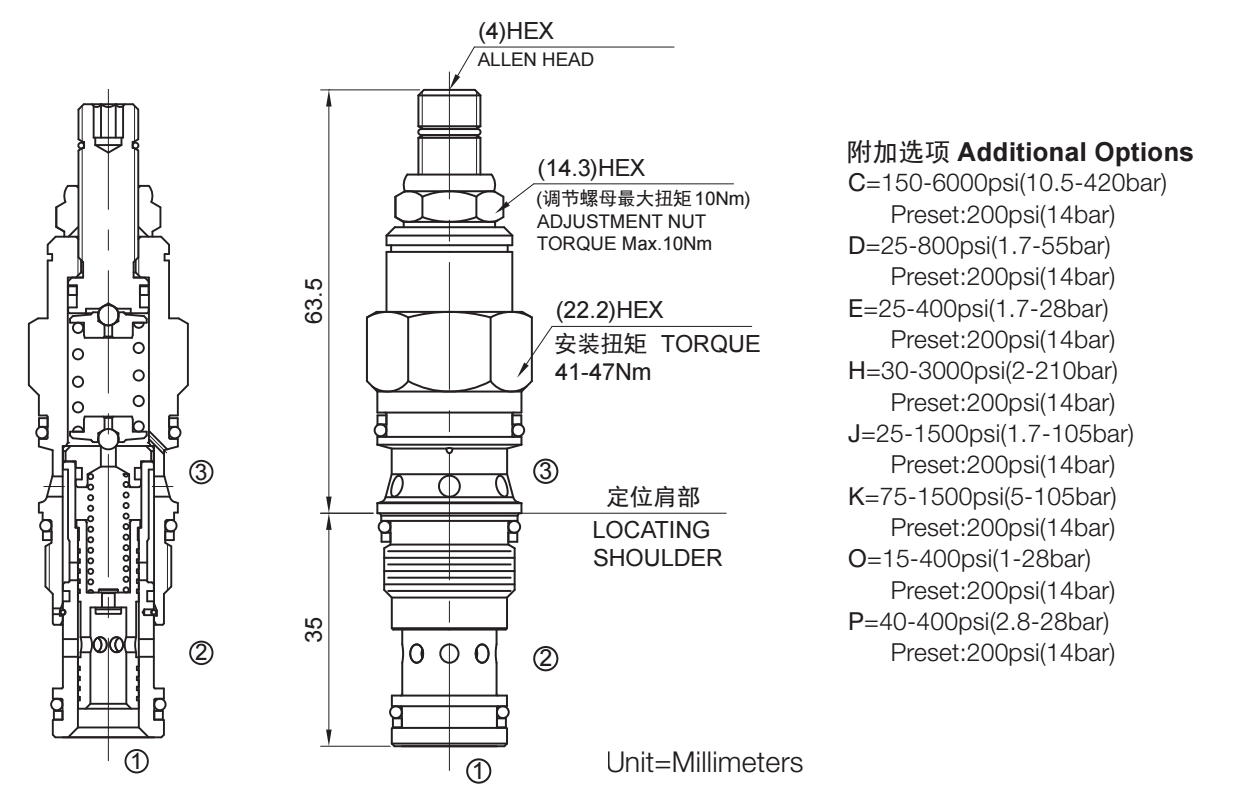

    彈簧調壓范圍
    A： 7-210bar，preset預設定：14bar
    B： 3.5-105bar，preset預設定：14bar
    N： 4- 55bar，preset預設定：14bar
    Q： 4- 28bar，preset預設定：14bar
    W：10.5-315bar，preset預設定：14bar
    溫度
    -40oF to +250oF (-40 oC to +120 oC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)
    閥塊材料
    鋼和球鐵允許使用最大壓力350bar

  • 文件下載

    PDF文件

  • 相關輔件

    閥塊
