技術特性

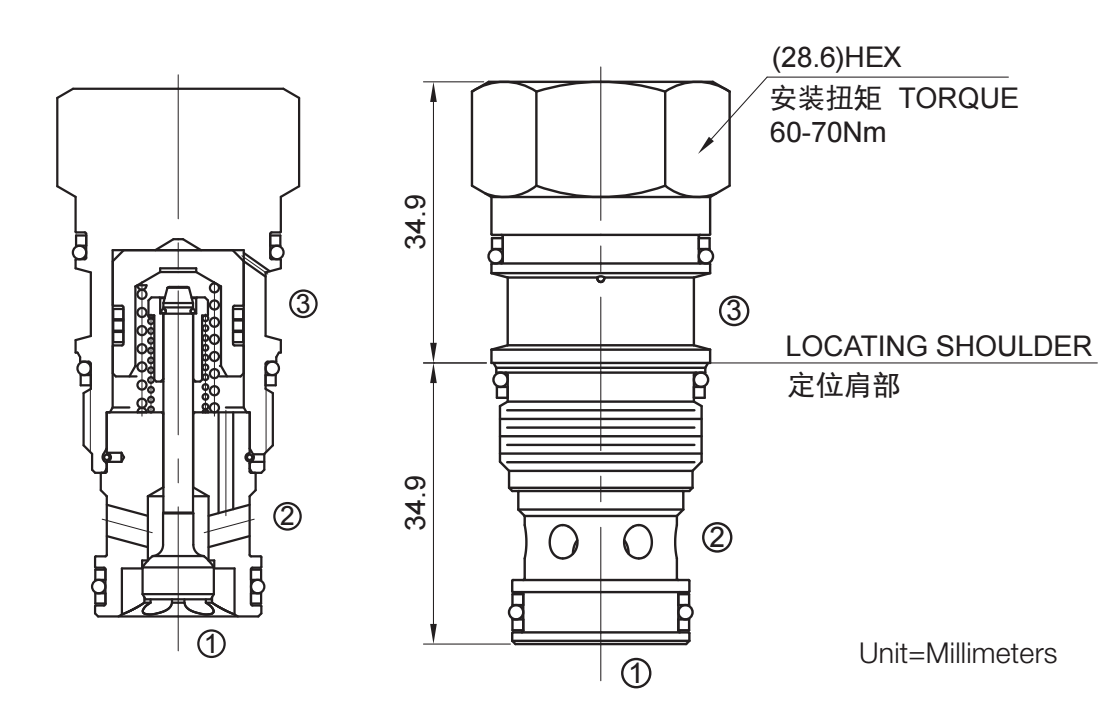

此閥具有非密封導壓。當在②口的壓力超過開啟壓力，②到①開啟：在反方向，①到②關閉；
當在③口所需的液壓力達到①口負載的 1/3 時，閥芯打開，①和②通，液控比為 3:1；
②口壓力將直接抵抗先導壓力。
-

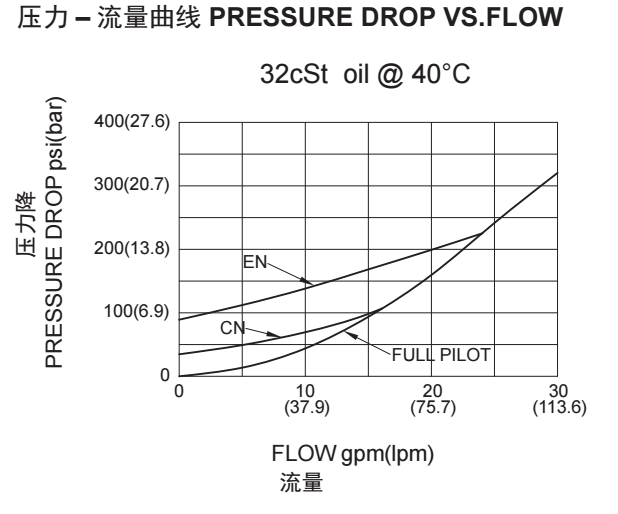

技術曲線
-
技術參數
工作壓力350bar流量請查看《壓力-流量曲線圖》插孔SUN T-2A過濾參考《油液清潔度》內泄漏1 drops/min.(滴/分) max. at 350bar開啟壓力C=2.0bar
A=0.3bar
B=1.0bar
D=3.5bar
E=5.0bar
F=7.0bar控制比3:1溫度-40oF to +250oF (-40 oC to +120 oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料鋼和球鐵允許使用最大壓力350bar -
