技術特性
工作
帶外接口及先導協助開啟的負載控制閥，具有負載反作用，它結合了單向閥與溢流閥
功能。允許油液從②口到①口單向自由流動；同時直動式，先導協助溢流閥功能可以
控制從①口到②口的液流。③口的先導協助以先導比率的作用系數降低了溢流功能的
有效設定值。因彈簧腔通外接口（④口），②口的背壓不會影響閥的設定值。
特性
? 設定壓力至少為最大負載壓力的 1.3 倍（當設定低于 140bar 時，設定值則為最大負載
壓力的 1.5 倍）。
? 標準設定時 , 閉合壓力值大于設定壓力值的 77%；低于標準設定 , 則閉合壓力值的百
分比相應降低。
? 此閥功能上是④口平衡閥。閥座形式是錐閥結構，動作調節過程又是滑閥結構，集結
了兩種結構的優點。
?此閥有完全的溢流能力。
? 工廠的設定是指當溢流閥開啟（流量為 30cc/min）時的壓力。
-

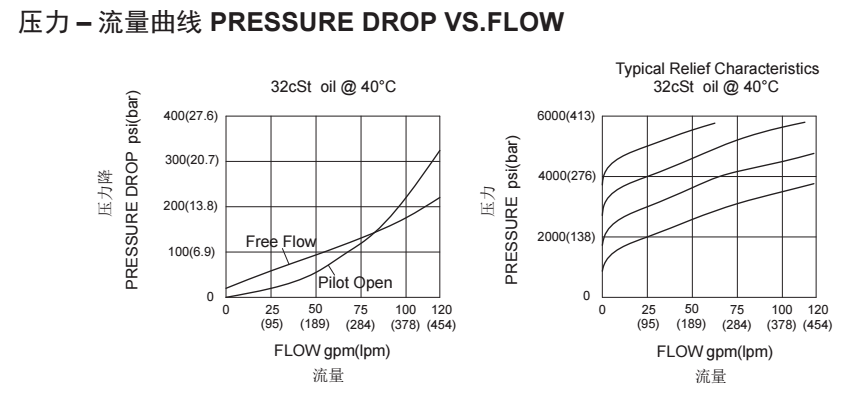

技術曲線
-
技術參數
流量請查看《壓力-流量曲線圖》插孔SUN T-24A過濾參考《油液清潔度》最大設定值350 bar最大負載265 bar單向閥開啟壓力1.7 bar內泄漏5 drops/min.(滴/分)溫度-40oF to +250oF(-40oC to +120oC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)閥塊材料6061-T6鋁，允許使用最大壓力207bar 鋼和球鐵允許使用最大壓力350bar -
