LSV2-08-35C

PDF下載

描述

三位，五通，滑閥式電磁閥

液壓原理圖

聯系我們

展開全部

收起全部

  • 技術特性

    失電時，負載敏感口①口與③口互通，②、④、⑤口均關閉。

    當線圈 S1 得電時，允許油液⑤口到②口，④口到③口流動。

    當線圈 S2 得電時，允許油液⑤口到④口，②口到③口流動。

    當閥芯處于切換后位置時（即線圈得電時），負載敏感口①口與⑤口互通。

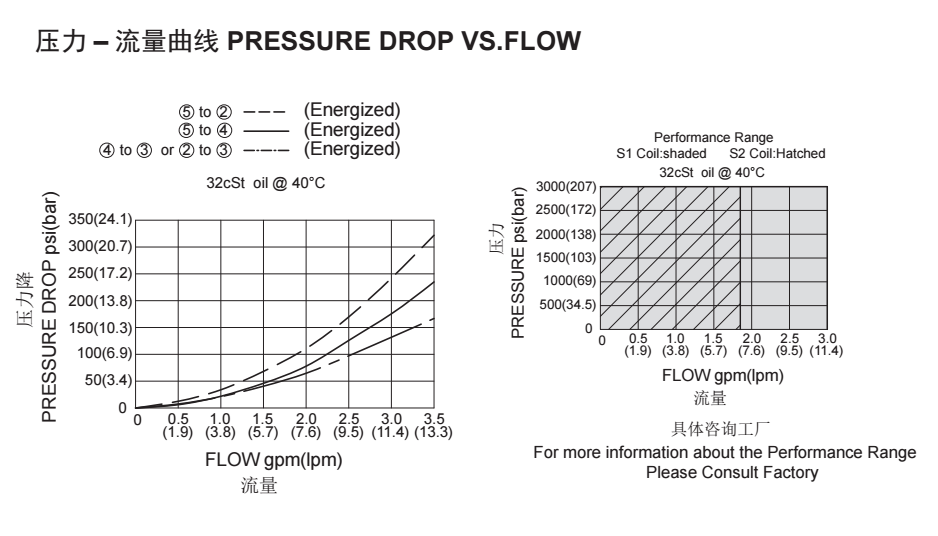

  • 技術曲線


  • 技術參數

    工作壓力
    207bar
    流量
    請查看《壓力-流量曲線圖》
    插孔
    08-5
    過濾
    參考《油液清潔度》
    內泄漏
    197 ml/min.(毫升/分) max. at 207bar
    溫度
    -40oF to +212oF(-40oC to +100oC)
    線圈額定負載
    Continuous from 85% to 115% of nominal voltage(連續工作電壓)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)
    閥塊材料
    6061-T6鋁,允許使用最大壓力207Bar

  • 文件下載

    PDF文件
